ROLL-TO-ROLL-
KOMPONENTEN
Gerne stellen wir unser Know-how in der Rolle zu Rolle Produktion zur Verfügung. Wir liefern Anlagenkomponenten oder integrieren Ihre Systeme in zeit- und arbeitskraftsparende R2R-Linien.
Wir verfügen über alle Komponenten um auch Ihre Applikation in Rolle zu Rolle umsetzen zu können.

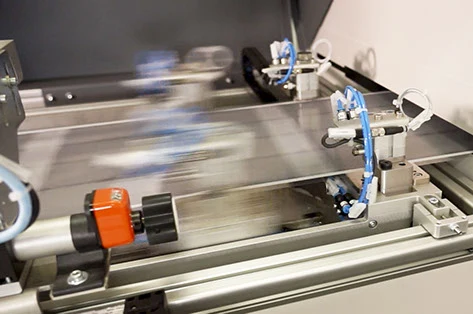

ROLLE ZU ROLLE
HANDLING-SYSTEM
Rolle-zu-Rolle-Materialversorgungssystem zur Integration von Bearbeitungsmaschinen wie z. B. Laseranlagen zur Herstellung von flexiblen Leiterplatten.
- 150mm – 530mm Substratbreiten, Ø bis 2m
- Materialien: Kupfer, Polyamid, Polyimid, Dicken 25µm – 1000µm.
- Schnellwechseleinheiten für Substratrollen
- Bahnkantensteuerung
- Fördergeschwindigkeiten bis 2000 mm/s bei 6 m/s²
- Vakuumklemmung
- Andocksystem mit Anschlägen
- LxBxH = ca. 1400mmx900mmx1500mm ohne Gehäuse
- Ionisatoren

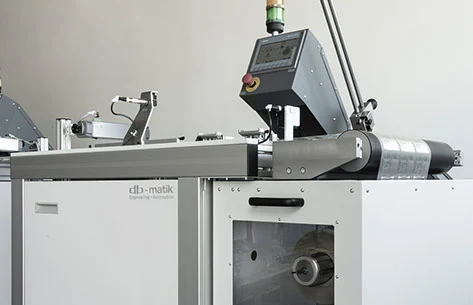

EINGABE- UND
ABWICKLERKOMPONENTEN
Durch das Baukastensystem lassen sich unsere Rolle-zu-Rolle-Anlagen individuell in Ihren Produktionsprozess integrieren.
- Substratbreite bis 500 mm
- Überbreiten möglich
- Bahnkantensteuerung
- Rollenschnellwechselsysteme
- Innovativer Vakuumpuffer zum berührungslosen Puffern der Bedruckstoffe

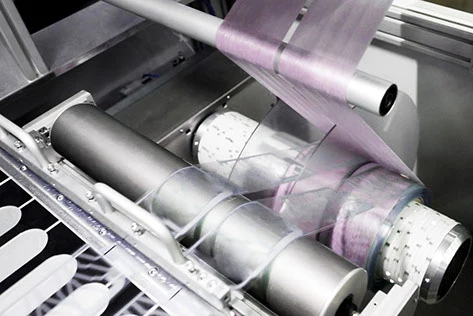

KLASSISCHE
TRANSPORTSYSTEME
Folientransportsysteme für Pick-and-Place-Systeme, Drucksysteme, intelligente Transportsysteme mit Randkantenkontrolle und Bandspannungskontrolle

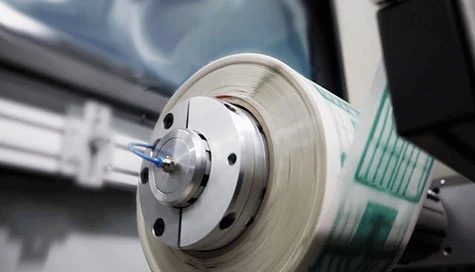

AUSGABE- UND
AUFWICKLERSYSTEME
Schlüsselfertig für alle erdenklichen Rollenmaterialien in Ihren Produktionsstätten.

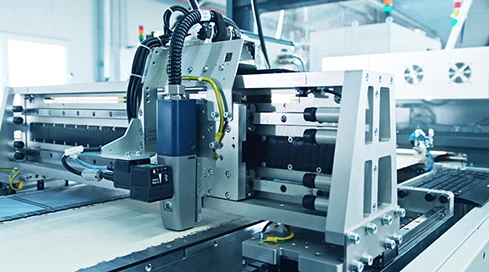

XY-DRUCKER EINHEIT
INDUSTRIELLER TINTENSTRAHLDRUCK
Präzisions-Tintenstrahldrucker zum Bedrucken der Substrate;
Barcodes, Datamatrix-Codes, Chargennummern etc.
- integrierbar in Rolle-zu-Rolle oder als „stand-alone“ Modul
- Frei programmierbares XY-Portalsystem
- Präzise Bauweise mit Linearmotoren und digitalem Encodersystem
- Verfahrweg: 600mmX500mm
- Kamera zur präzisen Positionierung
- Wiederholgenauigkeit < 10 µm
- Vakuumsaugfläche mit separat schaltbaren Vakuumabschnitten
- Eigene Softwaresteuerung mit grafischer Benutzeroberfläche
- Komplett gekapselt

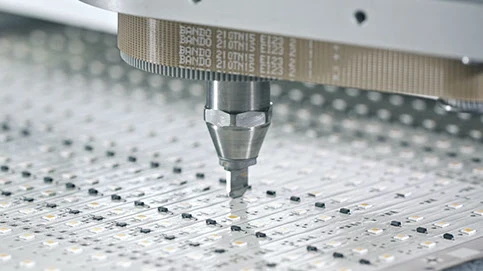

SCHNEIDELEMENT
FREI PROGRAMMIERBAR
XY-Präzisionsschneidemodul für die Substratvereinzelung, für geschwungene Formen oder lineares Schneiden.
- frei programmierbares XY-Schneidsystem
- präzise Bauweise mit Linearmotoren
- digitales Encodersystem
- Verfahrwege: X600mm Y500mm
- Kamera zur präzisen Positionierung des Schneidkopfes
- Vakuumansaugbereich in der Breite verstellbar
- Eigene Steuerung mit grafischer Benutzeroberfläche
- Aluminiumrahmen mit Gehäuse

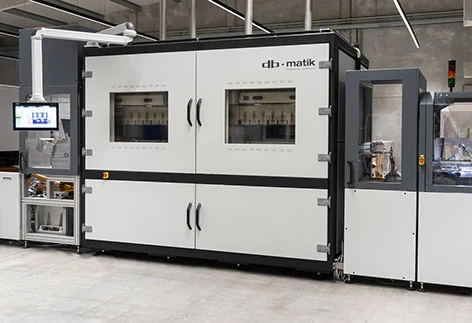

R2R DIFFUSIONS-TROCKNUNGSSYSTEM
- Bandbreite bis 1000mm
- Lösemittelhaltige Pasten und Lacke
- EX-geschützt
- Integrierte USV
- Diffusionstrockner bis 200 Grad
- Verfahrbare Trocknungseinheiten
- Vakuum-Saugband zum schonenden Transport des Substrats
- Zweiteiliges Saugband zum Dehnungsausgleich
- UV und IR-Integration oder Vortrocknung

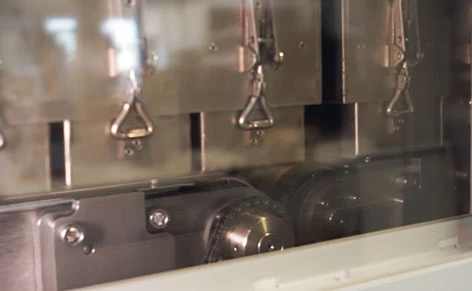

Detail des zweiteiligen Förderbandes
